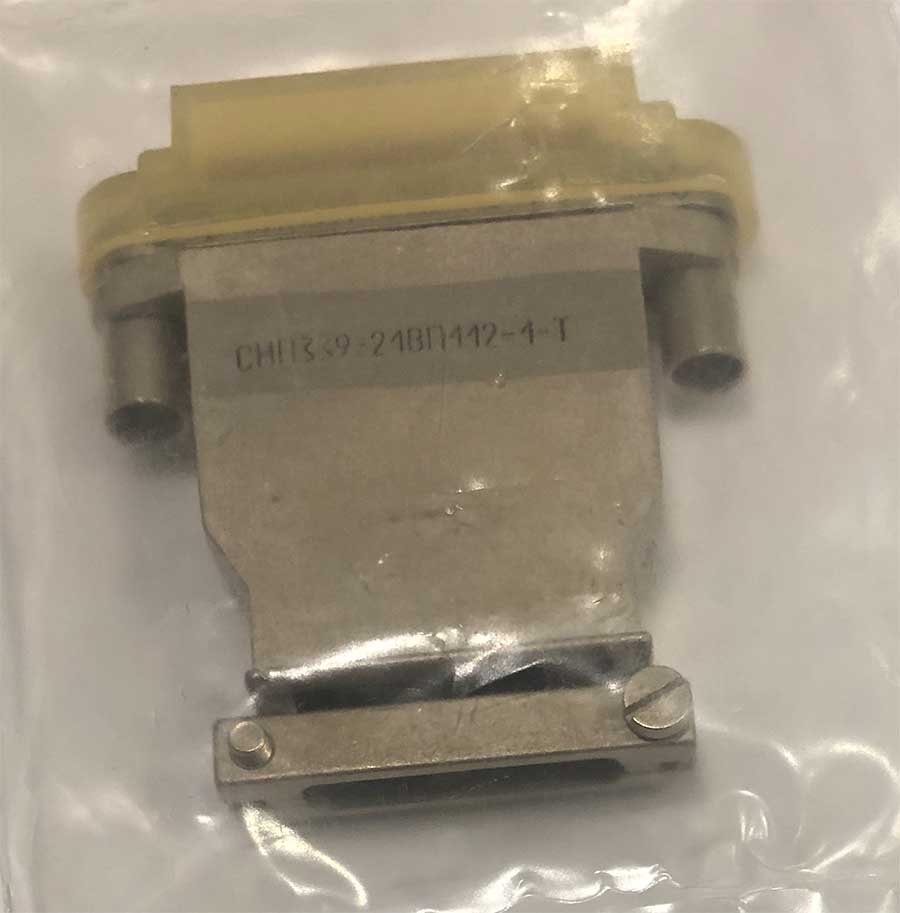

Вилка СНП339-42ВП112-1-Т

Соединители СНП339(Т) электрические низкочастотные прямоугольные миниатюрные для объемного высокоплотного монтажа плоских кабелей и монтажных проводов с винтовой фиксацией.
Они также имеют обозначение: НП 339 (Т), СНП-339-(Т), СНПзз9 (Т), snp339 (t), snp 339 (t), snp339(t).
Используется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального назначения.
Предназначены для работы в электрических цепях постоянного, переменного частотой и импульсного токов при напряжении до 150 В и силе тока на контакт до 1 А.
Соединители СНП339 предназначены для межблочного монтажа и состоят из двух частей: вилки и розетки.
В соединителях предусмотрена винтовая фиксация сочлененного положения и кодирующий элемент.
Вилки и розетки соединителей СНП339 одного типономинала и одноименной цифры ключа взаимозаменяемы.
По габаритным установочным и присоединительным размерам, схемам расположения контактов электрические неэкранированные соединители СНП339 взаимозаменяемы с соединителями аналогами типа ОНП-ЖИ-8 НЩ0.364.021ТУ (с одноименной цифрой определяющей расположение ключа).
Покрытие контактов: золото, серебро.
Соединители СНП339 изготовляют для внутреннего монтажа во всеклиматическом исполнении «В» по ГОСТ РВ 20.39.414.1.
Соединители устойчивы к воздействию специальных факторов.

Расшифровка условного обозначения: СНП339-42ВП112-1-Т
СНП - Тип соединителя - соединитель низкочастотный прямоугольный.
339 - Порядковый номер разработки.
42 - Количество контактов (21, 42, 52, 54, 76)
В - Тип контакта: Р - гнездовой (розетка), В - штыревой (вилка);
П - Способ монтажа: П - пайка;
​​​​​​1 - Хвостовик для объемного монтажа;
1 - Покрытие рабочей части контакта: 1 - золото; 2 - серебро.
2 - Тип кожуха:
отсутствие цифры - кожух отсутствует (для розеток);
2 - кожух прямой экранированный (для вилок);
2А - кожух прямой экранированный без выступов и планок (для вилок);
7 - кожух прямой экранированный, обеспечивающий сочленение и расчленение соединителя винтами (для вилок);
7А - кожух прямой экранированный без выступов и планок, обеспечивающий сочленение и расчленение соединителя винтами (для вилок);
1 - число, определяющие номер ключа (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12), для соединителей без ключа число не маркируется.
а (б) - Способ монтажа приборной части (розетки):
а - с внутренней стороны стенки прибора;
б - с наружной стороны стенки прибора.
Т - токопроводящее (хим. никель) покрытие корпусных деталей.
д - удлиненный хвостовик гнезда (для розеток).
