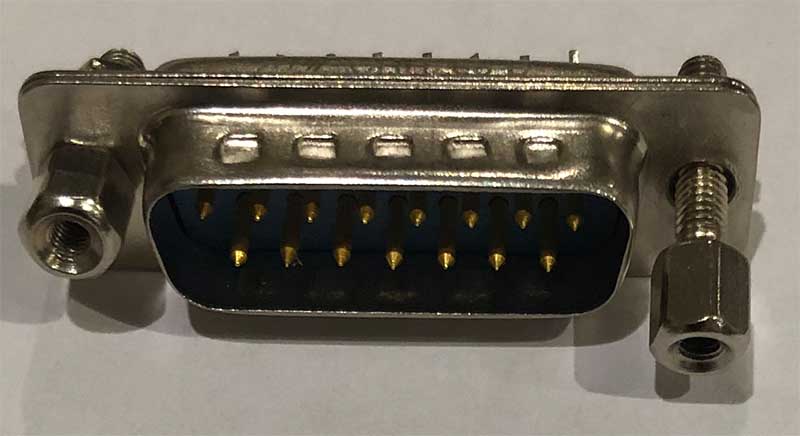

СНП268-15ВП21-1-В вилка

Соединители СНП268-15ВП21-1-В электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа врубного сочленения. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного тока при напряжении до 250 В и силе тока до 3 А.
Соединители СНП268 состоят из двух частей: вилки или розетки.
Число контактов: 9, 15, 20, 25, 37, 50.
Материал покрытия контактов: золото, серебро.
Соединители предназначены для внутреннего монтажа изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» БСАР.434410.005ТУ;
- приёмка «5» БСАР.430420.014ТУ.
Расшифровка условного обозначения: СНП268-15ВП21-1-В
СНП - Тип соединителя: ручного сочленения-расчленения, общего назначения, низкочастотный, прямоугольный.
268 - Порядковый номер разработки.
15 - Количество контактов.
В - Тип контакта:
- В - штыревой контакт (вилка);
- Р - гнездовой контакт (розетка);
П - Способ монтажа:
- П - пайка;
- В - врезание;
2 - Тип хвостовика:
- 1 - хвостовик для объемного монтажа (или хвостовик вилочного типа при врезании);
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
1 - Покрытие рабочей части контактов:
- 1 - золото;
- 2 - серебро;
1 - Тип кожуха:
- 1 - кожух прямой неэкранированный;
- 2 - кожух прямой экранированный;
- 5 - кожух комбинированный неэкранированный;
- 6 - кожух комбинированный экранированный;
- 7 - кожух усиленный прямой неэкранированный;
1 - Тип винта для соединителей в кожухе:
- 1 - длинный винт с метрической резьбой;
- 2 - короткий винт с метрической резьбой;
- 3 - длинный винт с дюймовой резьбой;
- 4 - короткий винт с дюймовой резьбой;
- 5 - короткий винт с полукруглой головкой и метрической резьбой;
- 6 - короткий винт с полукруглой головкой и дюймовой резьбой;
0 - Наличие крепежных элементов для соединителей без кожуха:
- 0 - без крепежных элементов;
1 - с крепежными элементами с метрической резьбой;
- 3 - с крепежными элементами с дюймовой резьбой;
3 - Схема расположения хвостовиков контактов для соединителей с хвостовиками для углового печатного монтажа:
- 3 - расстояние между рядами 2,84 мм;
- 4 - расстояние между рядами 2,5 м.
- 5 - расстояние между рядами 2,84 мм с расстоянием от внутреннего ряда хвостовиков до базовой поверхности 6,2 мм;
В - всеклиматическое исполнение.
