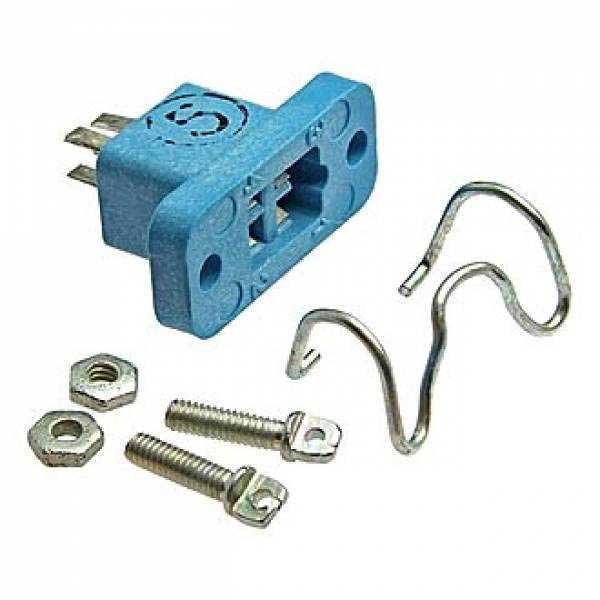

РГ1Н-1-1П соединитель

Соединители РГ1Н-1-1 электрические низкочастотные прямоугольные малогабаритные для объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Соединители состоят из двух частей: РГ1Н-1 (розетка) и РШ2Н-1 (вилка).
Розетки РГ1Н-1 выпускаются без кожуха.
Вилки РШ2Н-1 выпускаются в металлическом литом, металлическом штампованно-литом или пластмассовом кожухе.
Кожух вилок может быть прямым или угловым.
Покрытие контактов: золото, серебро, олово-висмут.
Соединители предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия: - приёмка «1» бР0.364.013ТУ; - приёмка «5» ОЮ0.364.002ТУ.
Гарантийный срок хранения соединителей РГ1Н-1 - 25 лет со дня изготовления.
Гарантийная наработка: - 5000 часов во всех режимах и условиях, допускаемых ТУ; - 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РГ1Н-1-1 Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Г - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);
1 - приборная часть соединителя, 2 - кабельная часть соединителя;
Н - низкочастотный; М - вилка в штампованно-литом кожухе;
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
1 - принадлежность соединителей к данным ТУ;
1 - исполнение соединителя:
- 1 - 4-контактная розетка;
- 3 - 8-контактная розетка;
- 4 - 12-контактная розетка;
- 5 - 16-контактная розетка;
- 7 - 8-контактная розетка модернизированная;
- 6 - 4-контактная вилка с прямым кожухом;
- 17 - 8-контактная вилка с прямым кожухом;
- 23 - 12-контактная вилка с прямым кожухом;
- 29 - 16-контактная вилка с прямым кожухом;
- 6 - 4-контактная вилка с угловым кожухом;
- 18 - 8-контактная вилка с угловым кожухом;
- 24 - 12-контактная вилка с угловым кожухом;
- 30 - 16-контактная вилка с угловым кожухом;
- 19 - 8-контактная вилка модернизированная
А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;
В - всеклиматическое исполнение.
